Диаграммы Схемы Графики

Редактировал(а) Coluns 31.03.2023

Возможности платформы

Платформа XWiki предоставляет богатый инструментарий для работы с разнообразными диаграммами, схемами и графиками. При этом у нас есть возможность рисовать их в графическом редакторе, визуализировать на основе данных, либо использовать языки построения диаграмм. Все эти фичи реализованы с помощью специальных расширений и макросов.

На данный момент наша платформа имеет следующие расширения для работы с диаграммами, схемами и графиками:

  • Diagram (draw.io) — приложение, позволяющее рисовать диаграммы и схемы непосредственно в XWiki, используя визуальный графический редактор;
  • PlantUML — макрос, позволяющий отображать диаграммы и схемы, описанные языком UML;
  • График (Chart) — расширение, позволяющее строить всевозможные графики и диаграммы на основе табличных данных.

Рассмотрим все эти инструменты по порядку.


Отрисовка диаграмм в визуальном редакторе draw.io

Расширение "Diagram"  позволяет рисовать диаграммы и схемы непосредственно в XWiki, используя визуальный редактор draw.io. Несколько вводных о нем дано в статье "В XWiki можно легко создавать диаграммы", рассмотрим его здесь немного подробнее.

Принцип работы с данным расширением таков: в определенную нами для размещения диаграммы позицию статьи вставляем макрос "Diagram", используя окно выбора макросов, как показано на рисунке:


В поле "Reference" макроса необходимо задать обозначение будущей диаграммы, оно будет использовано для создания дочерней страницы с диаграммой. В данном примере мы использовали обозначение "Diagram 1".

То же самое можно сделать, перейдя с помощью кнопки 2021-09-24_100802.png "Источник" в режим разметки и вставив код макроса:

{{diagram reference="Diagram 1"/}}

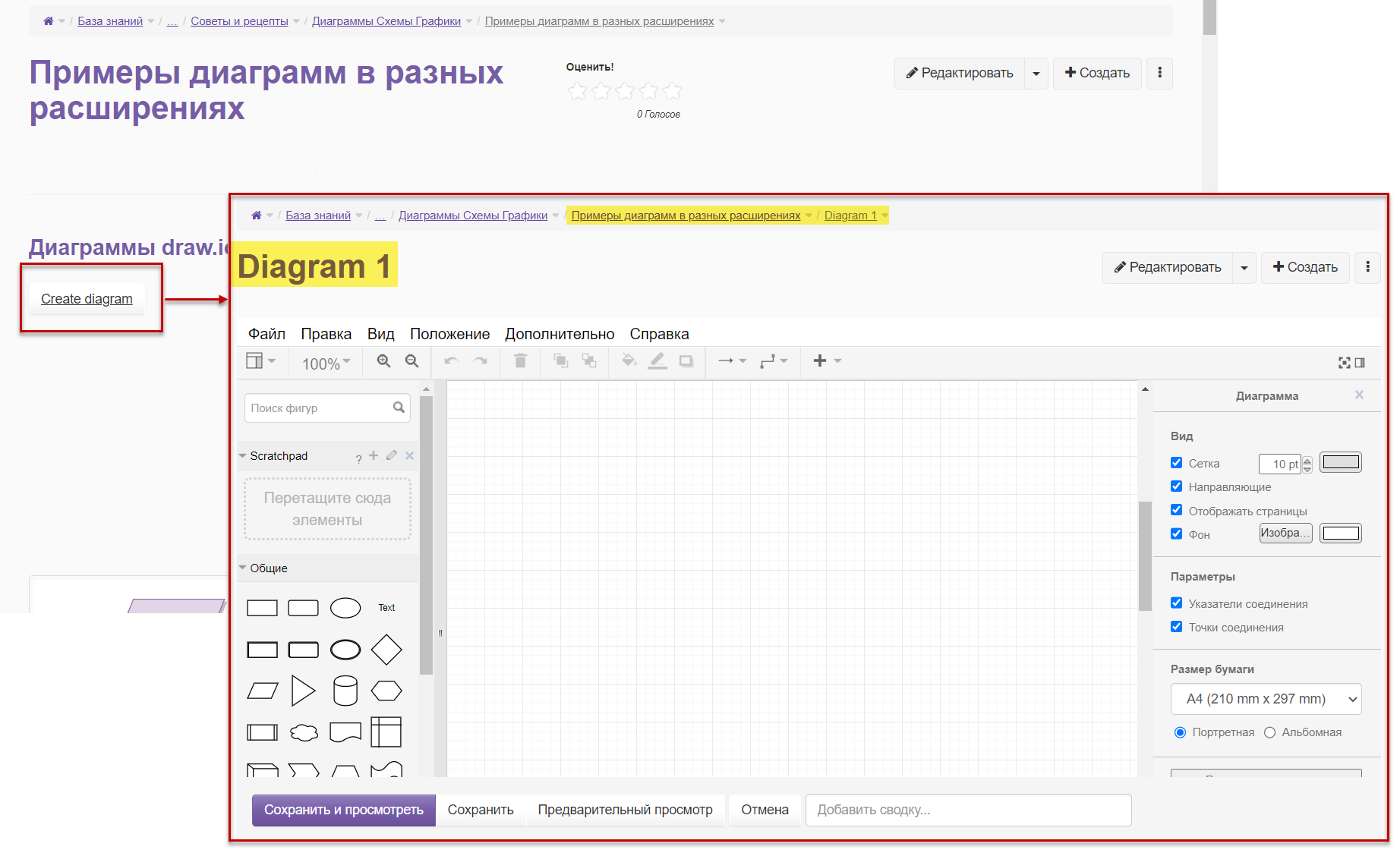

В обоих случаях после сохранения страницы в выбранном нами месте статьи появляется кнопка "Create diagram", при нажатии которой автоматически создается дочерняя вики-страница с обозначением, заданным для ссылки в макросе (в нашем примере "Diagram 1").


Эта страница содержит интерфейс редактора draw.io и позволяет создавать диаграммы и схемы с помощью визуальных инструментов.

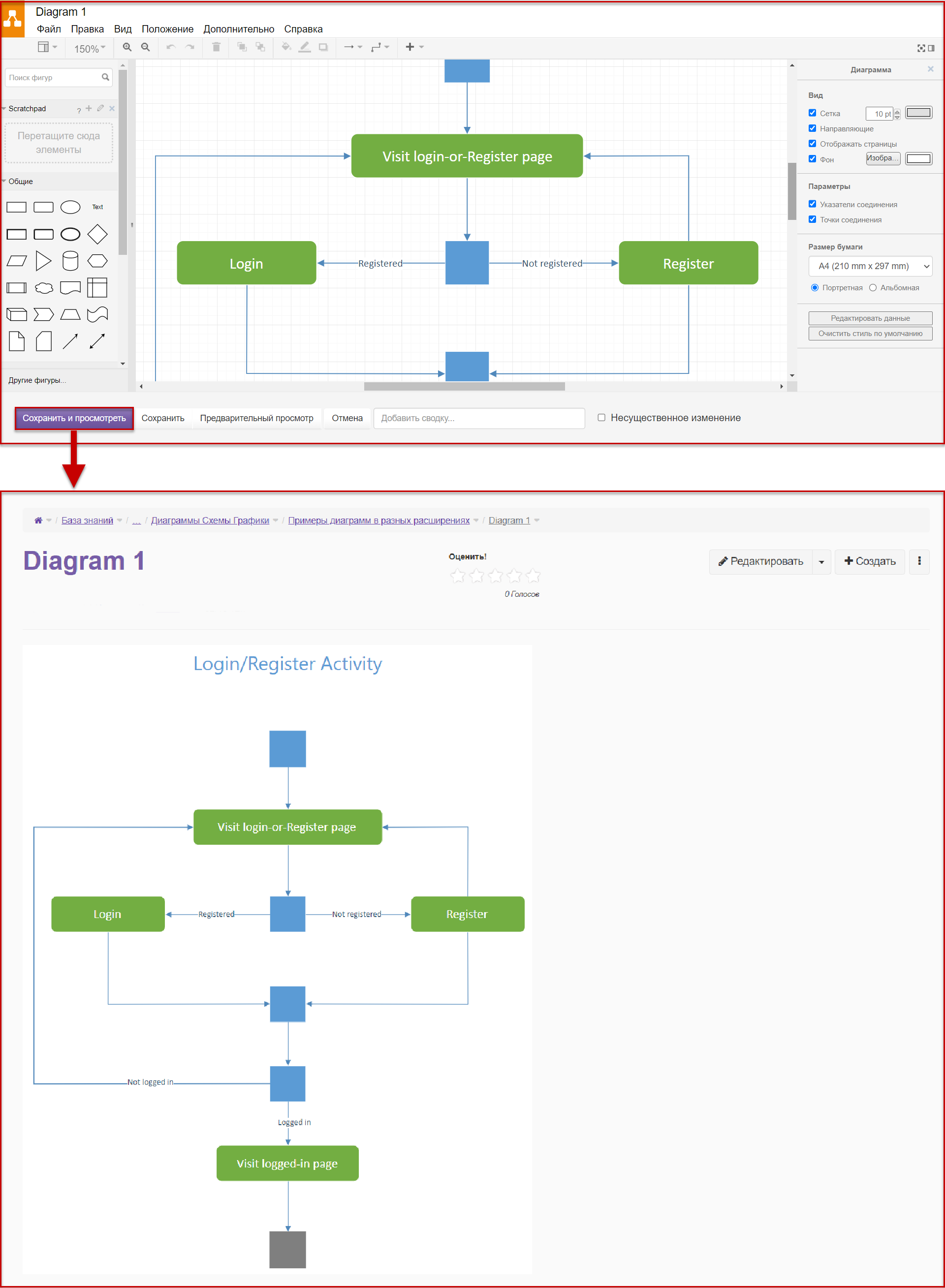

После создания и сохранения диаграммы она будет отображена на этой странице, а также на родительской странице со статьей, в которую мы вставили макрос.


В дальнейшем при необходимости редактирования диаграммы это можно осуществить на дочерней странице, изменения будут автоматически отражены и в родительской статье.

Вот таким образом мы можем использовать встроенный визуальный редактор диаграмм draw.io.


Работа с диаграммами на языке UML

Кроме рисования в визуальном редакторе draw.io, платформа XWiki позволяет создавать диаграммы, используя язык UML

Для этого предназначен специальный макрос "PlantUML", позволяющий отображать диаграммы и схемы, описанные языком UML. Работа с ним чрезвычайно проста: вы помещаете этот макрос в нужную позицию статьи и вносите в него описание диаграммы на языке UML.


То же самое можно сделать, перейдя с помощью кнопки  2021-09-24_100802.png "Источник" в режим разметки и вставив код макроса:

{{plantuml}}
описание диаграммы на языке UML
{{/plantuml}}

Адрес сервера обработки указывать не нужно, он задан в админке XWIKI. Но если вдруг после сохранения статьи визуализация не происходит — проверьте код UML и, если он в порядке, попробуйте указать адрес сервера обработки UML вручную.

Примеры использования PlantUML

Блок-схема

{{plantuml}}

@startuml

start

:Check eax.me for new posts;

while (There are new posts?) is (Yes);
  :Read one post;
  :Share;
  :Leave comments;
endwhile (No);

stop

@enduml

{{/plantuml}}

Диаграммы последовательности

{{plantuml}}

@startuml

actor User
participant Nginx
participant Application
database PostgreSQL

autonumber 1
User -> Nginx: GET / HTTP/1.0
Nginx -> Application: GET / HTTP/1.0
Application -> PostgreSQL: SELECT * FROM ...
PostgreSQL --> Application: (A LOT OF DATA)
Application --> Nginx: HTTP/1.0 200 OK
Nginx --> User: HTTP/1.0 200 OK

@enduml

{{/plantuml}}

Временная диаграмма

{{plantuml}}

@startuml
scale 5 as 150 pixels

clock clk with period 1
binary "enable" as en
binary "R/W" as rw
binary "data Valid" as dv
concise "dataBus" as db
concise "address bus" as addr

@6 as :write_beg
@10 as :write_end

@15 as :read_beg
@19 as :read_end


@0
en is low
db is "0x0"
addr is "0x03f"
rw is low
dv is 0

@:write_beg-3
 en is high
@:write_beg-2
 db is "0xDEADBEEF"
@:write_beg-1
dv is 1
@:write_beg
rw is high


@:write_end
rw is low
dv is low
@:write_end+1
rw is low
db is "0x0"
addr is "0x23"

@12
dv is high
@13
db is "0xFFFF"

@20
en is low
dv is low
@21
db is "0x0"

highlight :write_beg to :write_end #Gold:Write
highlight :read_beg to :read_end #lightBlue:Read

db@:write_beg-1 <-> @:write_end : setup time
db@:write_beg-1 -> addr@:write_end+1 : hold
@enduml


{{/plantuml}}

Визуализация данных с помощью Chart Extension

Расширение "Chart" позволяет строить всевозможные графики и диаграммы на основе табличных данных. Его компонент, с которым непосредственно работает пользователь — это макрос "График", доступный в меню выбора макросов.


Тоже самое можно сделать, перейдя с помощью кнопки 2021-09-24_100802.png "Источник" в режим разметки и вставив код макроса:

{{chart}} Настройки макроса и параметры графиков {{/chart}}

По умолчанию окно макроса имеет сокращенный набор полей, но с помощью кнопки "Еще" можно раскрыть полный набор настроек.


Перечислим поля макроса.

  1. В поле "Тип" задается тип фигуры, которую требуется построить. Допустимые значения:
  2. В поле "Содержимое" вносятся данные для визуализации в режиме "inline" (подробности ниже).
  3. В поле "Высота" при желании можно задать высоту графика в пикселях. По умолчанию график будет отрисован в размере 300x400 pix.
  4. В поле "Параметры" вносятся дополнительные настройки для построения графиков. Эта строка содержит список сопоставлений имени параметра со значением. Доступные имена и значения параметров зависят от используемого источника данных (подробности ниже).
  5. В поле "Источник" указывается один из двух типов источника данных  — "inline" и "xdom" (подробности ниже).
  6. В поле "Название" можно задать заголовок для графика/диаграммы.
  7. В поле "Ширина" при желании можно задать ширину графика в пикселях. По умолчанию график будет отрисован в размере 300x400 pix.

Параметры графиков/диаграмм

Поле "Параметры" служит для определения условий построения графиков и диаграмм. В него вносится список сопоставлений имени параметра со значением, разделителем между параметром и значением служит знак ":", а между парами <параметр: значение> — знак ";".

Параметры построения

Имя параметраВозможные значенияОписание
rangeA1-..Определяет диапазон ячеек таблицы, используемых для построения графика.  Порядковый номер столбца ячейки обозначается заглавной буквой латинского алфавита, а номер строки — арабской цифрой. Синтаксис: "range:N#-M##", где N и M — заглавные латинские буквы, обозначающие начальный и конечный столбцы диапазона, а # и ## — арабские цифры, обозначающие начальную и конечную строки диапазона. Пример записи диапазона: "range:B2-D5".
series

columns
rows

Определяет ориентацию осей графика (x/y) относительно колонок таблицы. Пример записи диапазона: "series:columns"

Поддерживаются также дополнительные параметры построения, наборы которых завися от типа графиков. Подробные сведения можно получить из документации.

Визуальные параметры

Имя параметраЗначение по умолчаниюОписание
backgroundColorGrey backgroundЦвет фона области, не относящейся к диаграмме; задается с использованием шестнадцатеричной системы счисления, например FFAACC (первые 2 буквы соответствуют красному цвету, следующие 2 — зеленому, а последние 2 — синему)
plotBackgroundColorWhiteЦвет фона области графика (в шестнадцатеричном виде)
plotBorderColorBlackЦвет границы графика (в шестнадцатеричном виде)
borderColorBlackЦвет внешней границы графа (в шестнадцатеричном виде)
legendBackgroundColorWhiteЦвет фона поля легенды (в шестнадцатеричном виде)
plotBorderVisibletrueВидимость границы области графика. Допустимые значения true и false
legendVisibletrueОтображение легенды. Допустимые значения true и false

Дополнительные параметры для круговых диаграмм

Имя параметраЗначение по умолчаниюОписание
pie_label_format{0}Формат метки для сегментов круговой диаграммы. Используйте {0} там, где должен быть вставлен ключ круговой секции, {1} для абсолютного значения секции и {2} для процентной суммы круговой секции, например, {0} = {1} ({2}) будет отображаться как «яблоко = 120 (5%)»

Типы источников данных и режимы визуализации

Расширение "Chart" поддерживает два режима работы — "inline" и "xdom", которые определяют тип источника данных:

  • в режиме "inline" для построения графиков используются встроенные данные, которые вносятся непосредственно в макросе;
  • в режиме "xdom" для построения графиков и диаграмм используются таблицы данных, расположенные в пределах вики.

Рассмотрим оба варианта использования макроса.

Визуализация в режиме "inline"

В этом режиме макрос строит диаграммы и графики на основе данных, вносимых непосредственно в макросе. Данные вносятся в поле "Содержимое" в виде таблицы, записанной на языке разметки вики-страницы.


При этом в поле "Параметры" можно определять диапазон ячеек таблицы, используемых в качестве поставщика данных. Порядковый номер столбца ячейки обозначается заглавной буквой латинского алфавита, а номер строки — арабской цифрой. В приведенном примере для построения графиков используются ячейки столбцов со 2 по 4 и строк со 2 по 5, это описывается выражением "range:B2-D5".

В поле "Источник" макроса должно значится "inline".

Визуализация в режиме "xdom"

Для использования этого варианта в поле "Источник" макроса должно значится "xdom".

В данном режиме макрос строит диаграммы и графики на основе данных, содержащихся в таблице на какой-либо странице в пределах вики. Для того, чтобы макрос работал, таблице необходимо присвоить идентификатор, используя в режиме источника следующий код:

(% id="произвольный_идентификатор" %)

Рассмотрим процесс на примере страницы с двумя таблицами:



В режиме источника каждой из таблиц мы присвоили идентификаторы ("table1" и "table2"), сохранили изменения, а затем скопировали адрес этой страницы (вкладка "Информация", поле "Ссылка на страницу" ).

Осталось внести эти данные в макрос.

В начало строки поля "Параметры" добавляем 2 параметра:

  • первым идет параметр "document:", за которым следует скопированная ссылка на страницу с таблицей;
  • вторым следует параметр "table:", за которым идет идентификатор нужной нам таблицы.

Схема записи:

document:<ссылка на страницу>;table:<идентификатор таблицы>;

В поле "Источник" ставим тип "xdom".

Таблицу 1 из примера мы используем для создания линейных графиков. Окно макроса для нее будет выглядеть так.

Код макроса в разметке:

{{chart type="line" params="document:Stati.Funktsii-XWiki.Diagrammy-Skhemy-Grafiki.Tablitsy-s-dannymi-dlia-grafikov.WebHome;table:table1;range:B2-D5;series:columns;" source="xdom"}}{{/chart}}

В нем тип графика, адрес страницы, идентификатор таблицы и тип источника данных выделены рыжим.

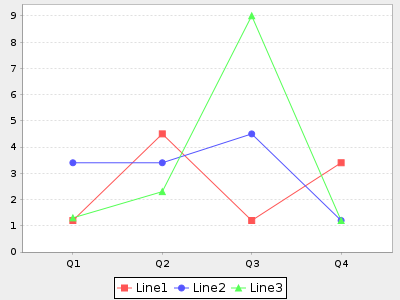

Результат рендеринга макроса из Таблицы 1:

Таблицу 2 из примера мы используем для создания круговой диаграммы. Окно макроса для нее будет выглядеть так.

Код макроса в разметке:

{{chart type="pie" params="document:Stati.Funktsii-XWiki.Diagrammy-Skhemy-Grafiki.Tablitsy-s-dannymi-dlia-grafikov.WebHome;table:table2;range:B1-D4;series:columns;" source="xdom"}}{{/chart}}

В нем тип графика, адрес страницы, идентификатор таблицы и тип источника данных выделены рыжим.

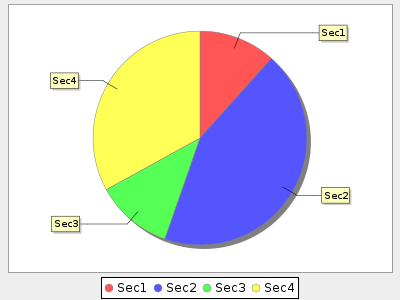

Результат рендеринга макроса из Таблицы 2:

Примеры использования Chart Extension

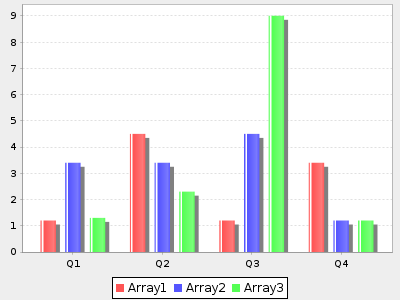

Столбчатая диаграмма

{{chart type="bar" params="range:B2-D5;series:columns;" source="inline"}}
|= |=Array1|=Array2|=Array3
|=Q1|1.2|3.4|1.3
|=Q2|4.5|3.4|2.3
|=Q3|1.2|4.5|9.0
|=Q4|3.4|1.2|1.2
{{/chart}}

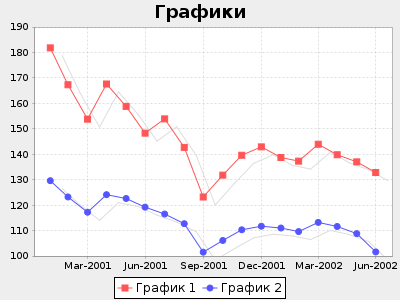

Временная диаграмма с узловыми метками и тенями

Графики

{{chart type="xy_line3D" params="range:B2-C19;dataset:timetable_xy;domain_axis_type:date;domain_axis_date_format:MMM-yyyy;date_format:yyyy-MM;time_period:month;range_axis_lower:100;range_axis_upper:190" title="Графики"}}
|=|=График 1|=График 2
|2001-2|181.8|129.6
|2001-3|167.3|123.2
|2001-4|153.8|117.2
|2001-5|167.6|124.1
|2001-6|158.8|122.6
|2001-7|148.3|119.2
|2001-8|153.9|116.5
|2001-9|142.7|112.7
|2001-10|123.2|101.5
|2001-11|131.8|106.1
|2001-12|139.6|110.3
|2002-1|142.9|111.7
|2002-2|138.7|111.0
|2002-3|137.3|109.6
|2002-4|143.9|113.2
|2002-5|139.8|111.6
|2002-6|137.0|108.8
|2002-7|132.8|101.6
{{/chart}}

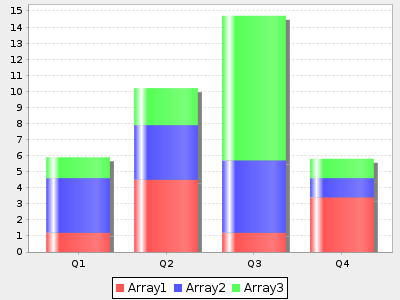

Стековая диаграмма

{{chart type="stackedbar" params="range:B2-D5;series:columns;" source="inline"}}
|= |=Array1|=Array2|=Array3
|=Q1|1.2|3.4|1.3
|=Q2|4.5|3.4|2.3
|=Q3|1.2|4.5|9.0
|=Q4|3.4|1.2|1.2
{{/chart}}

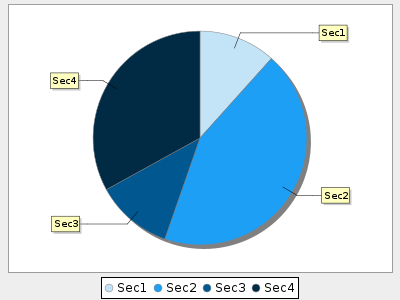

Круговая диаграмма с пользовательскими цветами

{{chart type="pie" params="range:B1-D4;series:columns;colors:C3E3F7,1D9FF5,015891,012A45" source="inline"}}
|=Sec1|1.2|3.4|1.3
|=Sec2|4.5|3.4|2.3
|=Sec3|1.2|4.5|9.0
|=Sec4|3.4|1.2|1.2
{{/chart}}

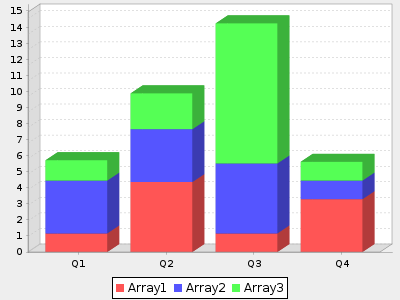

Стековая 3D-диаграмма

{{chart type="stackedbar3D" params="range:B2-D5;series:columns;" source="inline"}}
|= |=Array1|=Array2|=Array3
|=Q1|1.2|3.4|1.3
|=Q2|4.5|3.4|2.3
|=Q3|1.2|4.5|9.0
|=Q4|3.4|1.2|1.2
{{/chart}}

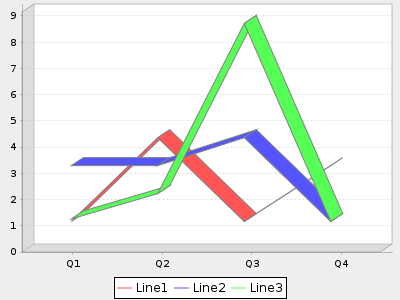

График с эффектом 3D

{{chart type="line3D" params="range:B2-D5;series:columns;" source="inline"}}
|= |=Line1|=Line2|=Line3
|=Q1|1.2|3.4|1.3
|=Q2|4.5|3.4|2.3
|=Q3|1.2|4.5|9.0
|=Q4|3.4|1.2|1.2
{{/chart}}

Выводы и рекомендации

Пара рекомендаций при работе с рассмотренными макросами и расширениями:

  1. Обратите внимание на синтаксис страницы. По умолчанию статьи создаются в синтаксисе XWiki 2.1, в нем все расширения XWiki работают полноценно. Если при создании вы выбираете иной синтаксис — будьте готовы к тому, что расширения могут работать c ограничениями или вовсе не поддерживаться.
  2. Если возникают ошибки визуализации, попробуйте перейти в режим разметки, используя кнопку 2021-09-24_100802.png "Источник" и посмотреть код макроса. Возможно, затесались лишние знаки или, наоборот, отсутствует отбивка строкой. Для некоторых макросов это критично.

Как видим, платформа XWiki предоставляет обширный инструментарий для создания самых разнообразных диаграмм, графиков и схем. Можно использовать визуальный редактор, а можно строить на основе табличных данных, либо описывать диаграммы языком UML — выбор за вами! 😄


Данная статья добавлена нашим подписчиком @hrapitan за что ему большое спасибо!
